GNS3 RIP

CARA MENGKONFIGURASI RIP PADA GNS3 Hanya diperlukan 2 langkah untuk mengkonfigurasi RIP: 1. Meng-enable RIP dengan perintah router rip. 2. Menentukan setiap network major yang akan digunakan untuk menjalankan RIP dengan perintah network. Gambar berikut menunjukkan sebuah network dengan 4 router dengan 4 nomor network major.



Perintah yang diperlukan untuk meng-enable RIP pada router R3 ditampilkan pada contoh berikut

R3#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

R3(config)#router rip

R3(config-router)#network 172.17.0.0

R3(config-router)#^Z

R3#

R4 juga memiliki 2 subnet dengan network major yang sama dan akan dikonfigurasi seperti berikut:

R4#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

R4(config)#router rip

R4(config-router)#network 172.17.0.0

R4(config-router)#^Z

R4#

Mengeksekusi perintah router akan membawa router kedalam mode config-router, hal ini diindikasikan oleh prompt pada router. Sifat nature classful dari RIP dan penyembunyian subnet pada network boundaries maksudnya adalah bahwa tidak akan ada subnet yang ditetapkan dengan perintah network. Hanya address network major kelas A,B,atau C. RIP dapat berjalan pada setiap interface yang dikonfigurasi dengan address apapun yang termasuk anggota dari network yang ditetapkan pada perintah network.

R1 terhubung pada 2 network major 10.0.0.0 dan 192.168.83.0. Karena itu, kedua network harus ditentukan seperti pada contoh berikut:

R1#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

R1(config)#router rip

R1(config-router)#network 192.168.83.0

R1(config-router)#network 10.0.0.0

R1(config-router)#^Z

R1#

R2 terhubung pada network major 192.168.83.0, dan terhubung pada 2 subnet dari network major 192.168.12.0 dan terhubung pada 2 subnet dari network major 172.17.0.0

R2#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

R2(config)#router rip

R2(config-router)#network 172.17.0.0

R2(config-router)#network 192.168.12.0

R2(config-router)#network 192.168.83.0

R2(config-router)#^Z

R2#

*Mar  1 00:26:26.219: RIP: sending v1 update to 255.255.255.255 via Ethernet0/1 (192.168.83.1)

*Mar  1 00:26:26.223: RIP: build update entries

*Mar  1 00:26:26.223:   network 172.17.0.0 metric 1

*Mar  1 00:26:26.227:   network 192.168.12.0 metric 1

*Mar  1 00:26:30.171: RIP: received v1 update from 172.17.2.2 on Serial1/1

*Mar  1 00:26:30.175:      172.17.4.0 in 1 hops

*Mar  1 00:26:36.211: RIP: received v1 update from 172.17.1.2 on Serial1/0

*Mar  1 00:26:36.215:      172.17.3.0 in 1 hops

*Mar  1 00:26:38.887: RIP: sending v1 update to 255.255.255.255 via Ethernet0/2 (192.168.12.195)

*Mar  1 00:26:38.891: RIP: build update entries

*Mar  1 00:26:38.891:   network 10.0.0.0 metric 2

*Mar  1 00:26:38.895:   network 172.17.0.0 metric 1

*Mar  1 00:26:38.895:   subnet 192.168.12.64 metric 1

*Mar  1 00:26:38.899:   network 192.168.83.0 metric 1

*Mar  1 00:26:39.899: RIP: sending v1 update to 255.255.255.255 via Serial1/0 (172.17.1.1)

*Mar  1 00:26:39.903: RIP: build update entries

*Mar  1 00:26:39.903:   network 10.0.0.0 metric 2

*Mar  1 00:26:39.907:   subnet 172.17.2.0 metric 1

*Mar  1 00:26:39.907:   subnet 172.17.4.0 metric 2

*Mar  1 00:26:39.911:   network 192.168.12.0 metric 1

*Mar  1 00:26:39.911:   network 192.168.83.0 metric 1

*Mar  1 00:26:40.123: RIP: received v1 update from 192.168.83.244 on Ethernet0/1

*Mar  1 00:26:40.127:      10.0.0.0 in 1 hops

*Mar  1 00:26:44.543: RIP: sending v1 update to 255.255.255.255 via Ethernet0/0 (192.168.12.65)

*Mar  1 00:26:44.547: RIP: build update entries

*Mar  1 00:26:44.547:   network 10.0.0.0 metric 2

*Mar  1 00:26:44.551:   network 172.17.0.0 metric 1

*Mar  1 00:26:44.551:   subnet 192.168.12.192 metric 1

*Mar  1 00:26:44.555:   network 192.168.83.0 metric 1

*Mar  1 00:26:45.315: RIP: sending v1 update to 255.255.255.255 via Serial1/1 (172.17.2.1)

*Mar  1 00:26:45.315: RIP: build update entries

*Mar  1 00:26:45.315:   network 10.0.0.0 metric 2

*Mar  1 00:26:45.315:   subnet 172.17.1.0 metric 1

*Mar  1 00:26:45.315:   subnet 172.17.3.0 metric 2

*Mar  1 00:26:45.315:   network 192.168.12.0 metric 1

*Mar  1 00:26:45.315:   network 192.168.83.0 metric 1

*Mar  1 00:26:44.543: RIP: sending v1 update to 255.255.255.255 via EtR2ernet0/0 (192.168.12.65)

*Mar  1 00:26:44.547: RIP: R1uiR3d update entries

*Mar  1 00:26:44.547:   network 10.0.0.0 metriR4 2

*Mar  1 00:26:44.551:   network 172.17.0.0 metriR4 1

*Mar  1 00:26:44.551:   suR1net 192.168.12.192 metriR4 1

*Mar  1 00:26:44.555:   network 192.168.83.0 metriR4 1

*Mar  1 00:26:45.315: RIP: sending v1 update to 255.255.255.255 via SeriaR31/1 (172.17.2.1)

*Mar  1 00:26:45.315: RIP: R1uiR3d update entries

*Mar  1 00:26:45.315:   network 10.0.0.0 metriR4 2

*Mar  1 00:26:45.315:   suR1net 172.17.1.0 metriR4 1

*Mar  1 00:26:45.315:   suR1net 172.17.3.0 metriR4 2

*Mar  1 00:26:45.315:   network 192.168.12.0 metriR4 1

*Mar  1 00:26:45.315:   network 192.168.83.0 metriR4 1

Tugas mencari computer name+ip addres dosen menggunakan wireshark

Dapet tugas dr dosen d sruh nyaricomp name + ip addres beliau mnggunkan aplikasi wireshark.hal ini bisa dsebut jg awal mula qt untk mulai nge-hacking. Hacking ini menggunakan aplikasi Wireshark.ini merupakan software untuk melakukan analisa lalu-lintas jaringan komputer, yang memiliki fungsi-fungsi yang amat berguna bagi profesional jaringan, administrator jaringan, peneliti, hingga pengembang piranti lunak jaringan. Wireshark dapat membaca data secara langsung dari Ethernet, Token-Ring, FDDI, serial (PPP and SLIP), 802.11 wireless LAN , dan koneksi ATM. Program ini juga sering digunakan oleh chatters untuk mengetahui ip victimnya maupun para chatter lainnya lewat typingan room. Cara Menggunakan WireShark: * Install dan Jalankan program wireshark * Klik capture lalu option * Pada Interfacenya pastikan yang dipilih adalah Ethernet Card anda yang menuju ke jaringan, bila bukan ganti dan cara untuk mengetahuinya adalah pilih salah satu kemudian lihat bawahnya pada tulisan ip addres: apabila status ip addresnya unknow, maka pilih intarface lainya dan pastikan ip addres anda tampil pada interface, maka pilih itu lalu klik start. Contoh ethernet card: SiS NIC SISNIC (Microsoft’s Packet Scheduler) \Device\NPF_{A82B443F-9592-4213- BDAE-00AEC174ACB6} * Klik tombol stop setelah anda merasa yakin bahwa ada password yang masuk selama anda menekan tombol start * Anda bisa melihat semua jenis packet yang masuk dan keluar di jaringan (atau pada komputer anda saja jika network anda menggunakan Swtich * Untuk menganalisis datanya klik kanan pada data yang ingin di analisis lalu klik “Follow TCP Stream” dan selamat menganalisis paketnya (melihat aktivitas vitctim) * Yang jelas dari data itu pasti di dalamnya terdapat informasi2 yang dimasukkan victim ke website dan sebaliknya setelah mngikuti langkah d atas.maka saya telah mngetahui ip addres dosen sy..nb:ip dosen sdh sy ktahui sblm ny.cz tau dr tmn" jg.haha.jd makin mudah untk sy mngtahui ny :D berikut hasil" yg sy dpt: ip addres dosen sdng melakkan browsing thdp suatu situs

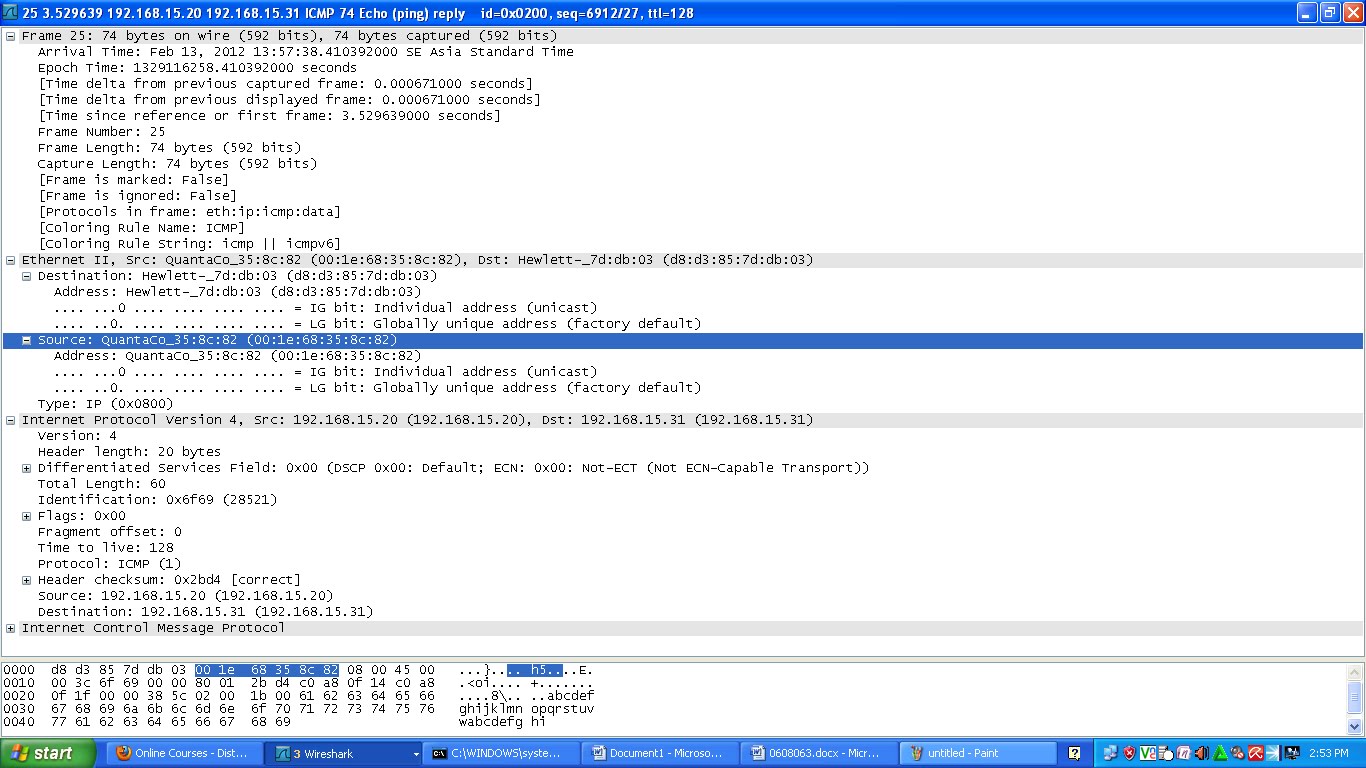

diketahui compt name dosen.yaitu DASMR-NOTEBOOK

dan IP address dosn adalah 192.168.15.20

kemudahan dr praktek ini adalah sy telah mngetahui ip addres yg ingin sy sniffing.dan kesulitan ny bila sy blm mngetahui,maka sy mncari dahulu.mnggunakan tool ini gmpng" susah.bila tau ip addres dan tau cara gunain ny.maka gmpng dgunain ny :D berikut pelajaran ttg wireshark yg sy dapat d praktek prtama..smga berguna :D SEMANGAT KULIAH,SEMOGA CEPET LULUS.AMINNNNNNNN!!!!!!!!!
